Beschreibung

BV/2 EF 10–S18+05 AG 3.0 mm

Artikel

A010110303B22001

Generelle Eigenschaften

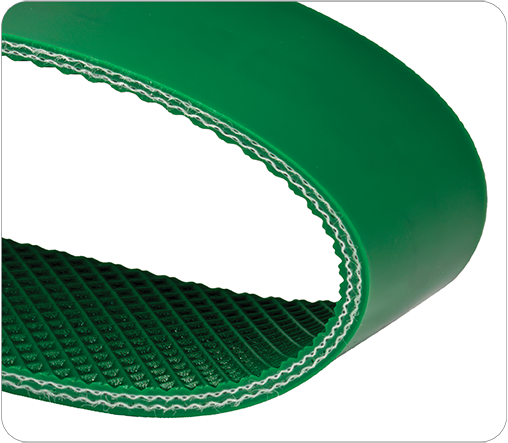

2 lagig grünes PVC. beidseitig beschichtet, glatte Oberseite unten Karoprofil. Querflexibel

Datenblatt drucken
Muster anfordern

Technische Informationen

Maximale Produktionsbreite
118.11 in 3000.00 mm
Gesamtstärke
0.12 in 3.00 mm
Masse
0.66 lb/ft2 3.20 kg/m2
Zugkraft bei 1 % Dehnung
Nach der Entspannung – ref. ISO 21181
57.00 lbf/in 10.00 N/mm
Arbeitstemperatur
14/+176 F -10/+80 C
Biegung (A)
3.15 in 80.00 mm
Gegenbiegung (B)
4.72 in 120.00 mm
Reibungskoeffizient
Laufseite - Stahl
0.40

Besondere Merkmale

Hydrolysebeständig
11016 11016

Oberseite (Tragend)

Material
PVC
Farbe
Apfelgrün
Stärke
0.02 in 0.50 mm
Härte
80 Shore A | ISO 868
Oberfläche
Glatt Glänzend - Glatt Glänzend

Zugträger/-element

Zwischenlage
PVC
Gewebe
Polyester Flexibel
Lagen
2
Schuss

Unterseite (Walze)

Material
PVC
Farbe
Apfelgrün
Stärke
0.02 in 0.50 mm
Härte
80 Shore A | ISO 868
Oberfläche
Umgekehrte Pyramide - Karoprofil grob

Schweißparameter

Bevorzugte Methode
FOF (Finger über Finger)

In die zu verbindenden Enden werden Fingern eingestanzt und sie werden dann unter Druck und Hitze verschweißt.

  • Länge der Verbindung 90mm
  • Länge der Finger 90mm
  • Breite der Finger 10mm

180 C 356 F 180 C 356 F 7.26 PSI 0.50 Bars 2.00 min
180 C 356 F C F 29.03 PSI 2.00 Bars No


Mechanische Verbinder

Empfohlene mechanische Verbinder (bei kleinstem Walzendurchmesser)

Plattenverbinder

Plattenverbinder

Empfehlung für den kleinsten Walzendurchmesser:
RS62
APF-Befestigungselemente

APF-Verbindungselemente

Empfehlung für den kleinsten Walzendurchmesser:
APF-150
Alligator

Alligator

Empfehlung für den kleinsten Walzendurchmesser:
7
Clipper-Verbinder

Klammerverbinder

Empfehlung für den kleinsten Walzendurchmesser:
25 LP, 30P, UX-1 SP, UCM36, 36, 1 SP, UX-1 LLSP, 1 LLSP, 30LP, 36 LL, 36 LLLP, UCM36 LL

Empfohlene mechanische Befestigungsmethode

  • Anwendbar

  • Nicht anwendbar

Versenkte Verbinder
Versenkte Verbinder
Versteckte Verbinder
Verdeckte Verbinder
Kunststoffspirale Finger
Kunststoffspirale Finger
Kunststoff-Spiralverbinder
Kunststoff-Spiralverbinder

  • Zutreffend

  • Unzutreffend

Empfohlene Anwendungen

Gleitende Abtragung

Gleitende Abtragung

Flache Rollen

Flache Rollen

Beidseitig gleitende Abtragung

Beidseitig gleitende Abtragung

Kanal-Trog

Kanal-Trog

Konventioneller Trog

Konventioneller Trog

Schrägförderung

Schrägförderung

Schrägförderer Variation

Schrägförderer Variation

Elevatorengurte

Elevatorengurte

Stauförder

Stauförder

Kurvenförderer

Kurvenförderer

Messerkantenförderer

Messerkantenförderer

  • Anwendbar

  • Begrenzte Einsatzgebiete

  • Nicht anwendbar

Zertifizierungen und Labortests

LEBENSMITTEL KONFORMITÄTSERKLÄRUNG ANSEHEN

Informationen zur chemischen Beständigkeit

Kategorie

Chemisch

Ergebnisse

VOLLSTÄNDIGE TABELLE HERUNTERLADEN
