AT5 Steel (10) Linear
Musteranfrage
AT5 Steel (10) Linear

AT5 Steel (10) Linear

Generelle Eigenschaften

AT-Profil- 5 mm Teilung linearer weißer TPU-Zahnriemen. Stahlzugträger.10mm Schnittspuren

Datenblatt drucken
Muster anfordern
AT5 Steel (10) Linear

Technische Informationen

Profil
AT
Teilung
5.00 mm 0.20 in
Maximale Breite
150.00 mm 5.91 in
Min. geschweißte Länge
500 mm 19.69 in
Max. Schweißlänge
100000 mm 3937.01 in
Härte
92 Shore A | ISO 868
Material
PU
Zugträger
Steel

TOLERANZ

Länge
+/- 0.50 mm/m
Breite
+/- 0.50 mm/m
Stärke
+/- 0.25 mm/m

Generelle Eigenschaften

AT5 Steel (10) Linear
AT5 Steel (10) Linear

SPEZIFIKATIONEN

Standardbreite
(mm)
Gewicht
(gr/m)
Max. Zugkraft
(N)
Max. Zugkraft verschweißt
(N)
Bruchkraft
(N)
Elastizität
(N/mm*m)
10
36
840
420
3360
208
16
57
1470
735
5880
364
25
90
2310
1155
9240
572
32
114
2940
1470
11760
728
50
179
4620
2310
18480
1144
75
269
6930
3465
27720
1716
100
358
9240
4620
3960
2288
150
537
13850
6925
55400
3432

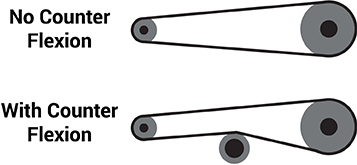

Durchmesser der Zahnräder und Umlenkrolle

Mindestanforderung an Zahnscheiben und Spannrollen
Mindestzähnezahl
Mindestdurchmesser (mm)
Spannrollendurchmesser (mm)
Ohne Gegenbiegung
15
22.64
30
Mit Gegenbiegung
25
38.56
60

ZAHNKRAFT ZUR KRAFTBERECHNUNG

Drehzahl (1/min)
0
25
50
75
100
250
500
1000
2000
Zahnkraft (N/mm)
3.64
3.57
3.5
3.47
3.42
3.25
3.00
2.65
2.24

TECHNISCHE DATEN DER Zahnräder

Anzahl der Zähne
Außendurchmesser
(mm)
Effektiver Durchmesser
(mm)
Durchmesser der Bordscheibe
(mm)
15
22.64
23.87
28
16
24.23
25.46
31
18
27.42
28.65
34
19
29.00
30.24
35
20
30.60
31.83
37
22
33.78
35.01
40
24
36.97
38.20
43
25
38.56
39.79
45
26
40.15
41.38
46
Anzahl der Zähne
Außendurchmesser
(mm)
Effektiver Durchmesser
(mm)
Durchmesser der Bordscheibe
(mm)
27
41.74
42.97
48
28
43.33
44.56
50
30
46.52
47.75
53
32
49.70
50.93
56
36
56.07
57.30
62
40
62.43
63.66
69
42
65.62
65.25
72
44
68.80
70.03
75
48
75.16
76.39
81
